概述

电液动金属硬密封卸灰阀门是根据蘑菇头式、锥形阀等结构的卸灰阀所存在的“体积大、泄漏率高，阀头易磨损以及卡料、电机易烧毁、在工业生产流程中无法进入自动控制”等缺陷而研制的一种结构简单、设计新颖的更新换代之产品。可广泛应用于冶金、矿山、建材、电力、化工等工业生产流程需要远程控制或现场控制卸灰的过程中。

特点

1.集机、电、液、控于一体，可实现远距离控制、中央调度室监控和微机控制。

2.通电后，自动完成上、下阀之间互相交替工作，至设定的卸料量后自动停止，双阀全部关闭。

3.卸料途中遇到卡料现象时，可自动处理故障。

4.配用螺旋闸门便于对本阀维护而起切断料流的作用。

5.泄漏率低，泄漏率≤0.05%。

6.采用电液推杆作动力源，过载自动卸荷，自锁性好，不漏油，运行平稳。

7.通过调整调节螺钉可调整密封门隙。

8.采用插板结构卡料现象比其它结构卸灰阀的频率低具不易磨损。

工作原理

本阀为机、电、液、控于一体的卸料装置，接通电源后，上阀电液推杆自动打开闸板，至限位开关（SQ2）后，停留数秒卸料，然后关闭上阀闸板，至限位开关（SQ1）后转入下阀工作，下阀电液推杆打开闸板至限位开关（SQ4）后，停留数秒卸料，然后关闭下阀闸板至限位开关（SQ3）后转入上阀工作。如此交替工作，至设定的卸灰量后，自动停止全过程工作。

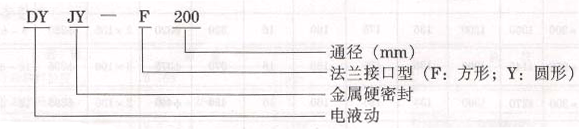

型号编制说明

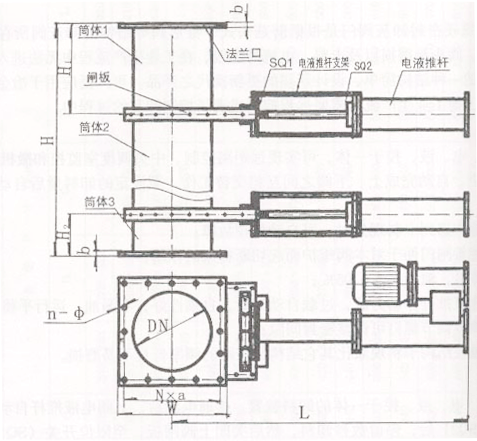

电液动金属硬密封卸灰阀门示意图

备注

用户如需要特殊要求，可按用户要求设计制造。

电液推杆了大工作频率在常温≤20次/小时为宜。
